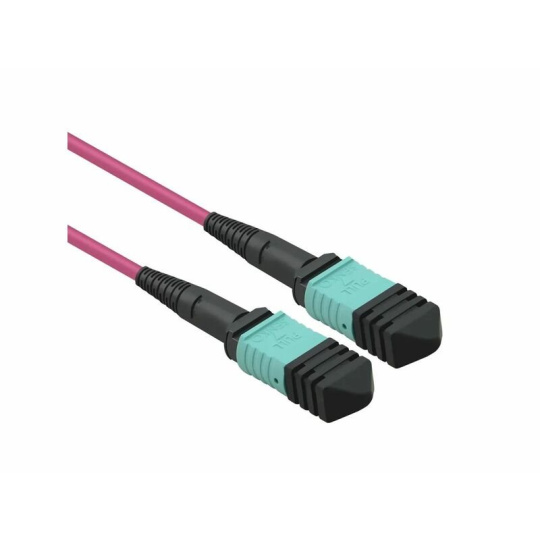

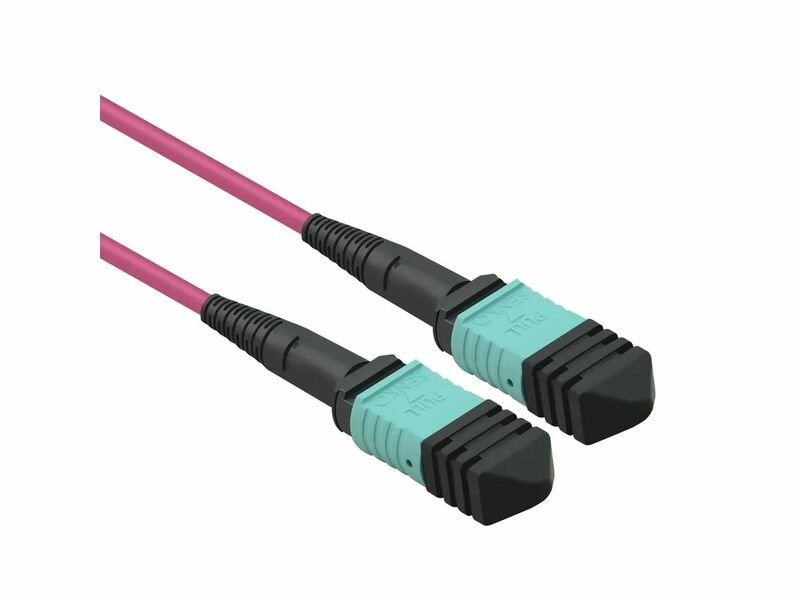

MPO (multi-fibre push-on) kabelážny systém MPO (multi-fibre push-on) kabelážny systém je ľahko použiteľné riešenie založené na vysokohustotnom konektore a plochých kábloch s 12 žilami. Tento systém sa bežne používa v dátových centrách ale aj napr. medzi serverovňami. Je navrhnutý pre spoľahlivé a rýchle operácie so zjavnými výhodami menšej požiadavky na priestor a lepšej škálovateľnosti. Vopred ukončené káble MPO sa môžu rozvetvovať na iné pripojenia, zvyčajne k LC, na prepojenie s produktmi alebo službami so štandardnou hustotou pomocou modulov alebo káblov s rozvetvením. KĽÚČOVÉ FAKTY MPO Plne podporuje všetky aplikácie s optickými vláknami v rámci rodiny Ethernet Modulárne riešenie s opakovane použiteľnými modulmi a káblami Kabeláž s vysokou hustotou šetrí priestor na ceste a poskytuje lepšie prúdenie vzduchu v porovnaní s tradičnými káblovými zväzkami Káble sú vo výrobe vopred ukončené na správnu dĺžku s vysokou hustotou pripojenia Konektory MPO sa zvyčajne dotýkajú 12 vlákien v jednom spojení. Spojenie musí byť stabilné a jeho konce musia byť správne zarovnané. Tieto aspekty sú nevyhnutné na dosiahnutie požadovaných parametrov prenosu. Preto sú konektory MPO dostupné v prevedení samec (s kolíkmi) alebo samica (bez kolíkov). Kolíky zaisťujú, že čelá konektorov sú pri kontakte presne zarovnané a že konce vlákien nie sú odsadené. Poznámka: všetky káble neobsahujú halogény (LSOH). Konektory sú nízkostratové konektory s veľmi nízkym útlmom. Pravidlá pripojenia a) Pri vytváraní spojenia MPO vždy použite jeden konektor samec a jeden konektor samice plus jeden adaptér MPO. b) Nikdy nespájajte samca so samcom alebo samicu so samicou. Pri spojení samica-samica nebudú jadrá vlákien dvoch konektorov v presne rovnakej výške, pretože chýbajú vodiace kolíky. To povedie k strate výkonu. Spojenie medzi mužom a mužom má ešte katastrofálnejšie výsledky. Tam vodiace kolíky narážajú na vodiace kolíky, takže nedochádza k žiadnemu kontaktu. To môže tiež poškodiť konektory. c) Nikdy nerozoberajte konektor MPO. Kolíky sa ťažko odpájajú od konektora MPO a vlákna sa môžu pri tomto procese zlomiť. MPO-12 TYP A (rovný) Key-Up až Key-Down STRANA A: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 STRANA B: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 MPO-káble Káble MPO sa dodávajú už ukončené. Vyžaduje si to väčšiu pozornosť pri plánovaní vopred, ale má to množstvo výhod: krátke montážne časy, odskúšaná a zaručená kvalita a veľká spoľahlivosť. Kufrové káble: Kufrové káble slúžia ako trvalé prepojenie medzi modulmi MPO. Kufrové káble sú k dispozícii s 12 vláknami. Ich konce sú ukončené 12-vláknovými MPO konektormi v zásuvke (bez kolíkov). Fan-Out káble: Fan-Out káble sa používajú na pripojenie MPO kábla ku konektorom štandardnej hustoty, zvyčajne k 12 LC konektorom. Optické vlákno - Kábel OM4: Pozrite si prepojovací kábel z optických vlákien 50/125µm OM4 v našom katalógu. Kľúčovým bodom každej inštalácie je zabezpečiť správne zapojenie medzi vysielačom a prijímačom. V prípade použitia sady kaziet, trunkových káblov a duplexných patchcordov - je potrebné dodržať určité pravidlo pre metódu polarity trunkových káblov. Prípad popísaný na obrázku je podľa metódy polarity A, čo znamená, že duplexné prepojovacie káble z optických vlákien MUSIA byť na jednej strane KRÍŽNE zapojené a na druhej strane ROVNO. MPO-Adaptéry Adaptéry slúžia na pripojenie dvoch MPO konektorov. Presadzujú, že oba kľúče sú hore. Takže dva konektory sú spojené v rovnakej polohe voči sebe navzájom. MPO-moduly Moduly a adaptérové dosky sú to, čo spája trvalé spojenie s prepojovacím káblom so štandardnou hustotou. Modul MPO umožňuje užívateľovi zobrať vlákna privádzané kmeňovým káblom a distribuovať ich do duplexného kábla. Ako už zmontované jednotky, moduly MPO sú osadené 12 vláknami a majú LC adaptéry na prednej strane a MPO na zadnej strane. Moduly je možné zabudovať do panelov pre inštaláciu do 19" racku. Technické špecifikácie Skupina produktov Kábel z optických vlákien Typ produktu MPO (nasadzovanie z viacerých vlákien) Farba fialový Dĺžka 5 m Množstvo vlákniny 12 Zloženie vodiča Kompaktný vodič Externý kábel nie Vláknová sekcia 50/125 um OM4 Strana 1 Typ konektora MPO Typ konektora na strane 2 MPO Odľahčenie aramidového napätia Áno Kábel LSOH Áno Technická zvláštnosť MPO-12 TYP A (rovný) Key-Up až Key-Down Hmotnosť 190,2 g
