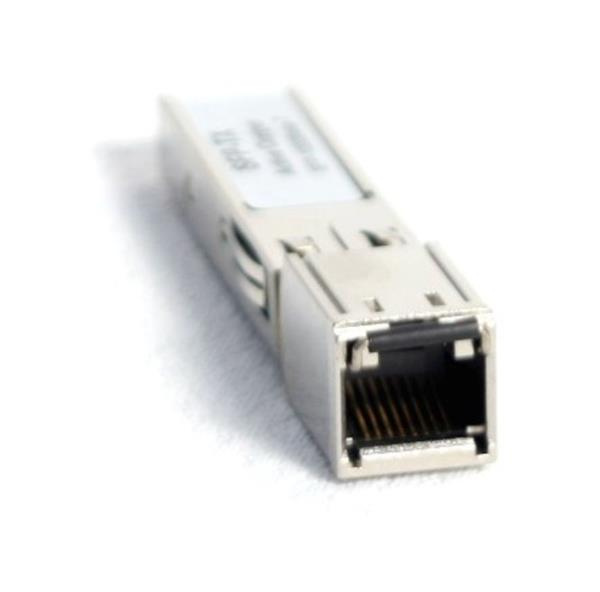

Obrázok transceiveru je orientačný/ilustratívny, farba pozadia či popis na module na obrázku nemusí zodpovedať skutočnosti KNOWLEDGE BASE Kompatibilita OEM vložných modulov Optické rozhrania 100Gbps Vysokorýchlostné formáty optických transceiverov a základné rozdiely SFP moduly (Small Form-factor Pluggable) Small Form-factor Pluggable (SFP alebo aj mini-GBIC) je technický štandard optických vložných transceiverov, definovaný skupinou MSA v máji 2001. Ide o kompaktný optický transceiver používaný v telekomunikačných a dátových sieťach. Ide o populárny, veľmi rozšírený, výrobcovia aktívnych optických komponentov masívne podporovaný modul. Jeho modernejšia konštrukcia postupne vytesňuje staršie GBIC. Na rozdiel od GBIC modulu má SFP približne polovičnú veľkosť – menšie rozmery umožňujú osadenie aktívnych prvkov v hustote až 48 portov SFP na 1U. SFP modul je osadený spravidla duplexným LC konektorom. Výnimku tvoria niektoré jednovláknové bi-directional SFP (LC simplex alebo SC simplex) a metalické SFP transceivery (RJ-45). SFP moduly sa vyrábajú a dodávajú v mnohých variantoch podľa použitého typu vlákna, prenosového protokolu, preklenovanej vzdialenosti (až 200km) a vlnovej dĺžky. Moduly môžu, ale nemusia byť vybavené tzv. sadou diagnostických funkcií (MSA SFF-8472). Diagnostiku značia u svojich produktov rôzni výrobcovia rôzne DMI = Digital Monitoring Interface, DDM = Digital Diagnostic Monitoring alebo DDMI = Digital Diagnostic Monitoring Interface. V skutočnosti platí, že DMI = DDM = DDMI. Pomocou tejto sady funkcií môžeme, pokiaľ to daný prvok (router, switch) podporuje, sledovať prevádzkovú teplotu, prevádzkové napätie, úroveň vysielaného signálu aj úroveň signálu prijímaného na prijímači atď. Postupne dochádza k vývoju formátov a tak dnes namiesto starého GBIC slotu nájdeme v nových zariadeniach skôr sloty SFP pre SFP moduly. Pre vyššie rýchlosti sú potom postupne vytláčané z trhu 10Gbps formáty XENPAK a X2 - tie sú dnes v nových zariadeniach nahradzované novšími formátmi typu XFP a predovšetkým potom SFP+ (SFP PLUS). Dnes potom dochádza aj k veľkému rozmachu formátov pre vyššie prenosové rýchlosti ako je 25Gbps (SFP28), 40Gbps (QSFP+) a 100Gbps (QSFP28). 100Gbps transceivery sú potom dostupné už v mnohých prevedeniach a dochádza tu k rýchlemu vývoju. CFP moduly sú potom už dnes dostupné aj v koherentnom a laditeľnom DWDM prevedení a na dlhšie vzdialenosti/ pre operátorské transportné riešenia ide aktuálne o preferovaný typ transceiveru. Aktuálne najpoužívanejším 100G štandardom je ale bezpochyby QSFP28, ten vychádza z konštrukcie QSFP+ a je k tomuto formátu aj rozmerovo ekvivalentný. Ďalšie používané štandardy sú napr. už spomínané CFP, CFP2, CFP4, CFP8 (písmenko C tu vyjadruje číslovku 100 - latinsky centum). A v neposlednom rade tu máme k dispozícii ekonomický mikro CXP formát s ktorým sa počíta len na naozaj krátke prepoje (datacentrá). CXP formát je potom dielom združenia výrobcov IBTA. V blízkej budúcnosti sa môžeme tiež tešiť na celý rad nových formátov Z novších a už štandardizovaných spomeňme QSFP-DD (Double Density), uQSFP (mikro) a OSFP (Octal). Tie už budú dláždiť cestu k prenosovým rýchlostiam 400Gbps, 800Gbps, 1T, 2T…. Posledným formátom, na ktorom sa už pracuje, sú tzv. OBO porty (On Board Optics) - na čele týchto aktívnych prvkov nájdeme už len optický multi-vláknový MPO konektor - všetko aktívne zariadenie sa už presunie na hostboard. Tieto nové transceivery umožnia osadzovať aktívne prvky z dnešného pohľadu s obrovskou hustotou portov… Optické transceivery (optické moduly) sú normalizované zariadenia / zásuvné media konvertory pre použitie v produktoch tretích výrobcov. Ako už názov napovedá, transceivery v sebe vždy združujú vysielač/transmiter a prijímač/recever. Z toho tiež vyplýva, že pre obojsmernú prevádzku potrebujeme mať k dispozícii 2. vlákna. Pre obojsmernú prevádzku po jednom vlákne sa používajú špeciálne WDM moduly, ktoré fungujú na princípe rozdielnych vysielacích vlnových dĺžok (používajú sa vždy v páre typ A a typ B) a majú v sebe už zabudovaný WDM filter (spolu s diagonálnym polopriepustným zrkadlom). U optických vložných transceiverov býva uvedená spravidla vzdialenosť v km, na ktorú je až možné daný modul prevádzkovať, dôležitejší je však presný údaj Power Budget, teda výkonová rezerva v jednotkách dB. Počet km je totiž počítaný práve z hodnoty PB, a záleží potom, aký merný útlm na výpočet dosahu v km bol použitý - každý výrobca môže údaj počítať iným koeficientom a tak počet km môže byť zavádzajúci. Niektoré moduly (napr. multi-rate operátorské moduly pre SDH či 4,25 tri-rate moduly pre Fiber Channel) vedia pracovať na rôznych prenosových rýchlostiach a tak sa aj líšia parametre modulu v závislosti od typu aplikácie, kde ho použijeme. Údaje uvedené v parametroch produktov na www.alternetivo.sk sú tak udávané vždy pre najvyššiu možnú prenosovú rýchlosť daného modulu. Pre ilustráciu u 4,25 Gbps Multirate produktov je PB udávaný pre 4,25 Gbps, tzn. pri použití rovnakého modulu na 1Gbps bude PB (výkonová rezerva) väčší ako je uvedené v parametroch. Ďalej je možné v sortimente optických vložných transceiverov voliť medzi štandardnou teplotnou odolnosťou modulu (spravidla 0-70C), alebo medzi priemyselným HTR (High Temperature Range) prevedením do náročných podmienok (-40 až 85C). Moduly CWDM a DWDM pre vlnový Multiplex za pomoci MULTIplexerov a DEMULTIplexerov, sú zase ladené na špeciálnu vlnovú dĺžku zodpovedajúcu CWDM a DWDM kanálom. Vo formáte SFP+, QSFP+ a QSFP28 existujú tzv. pasívne metalické káble, ktoré sú už pred- osadené zásuvnými transceivermi (opäť len pre prepojenie na krátku vzdialenosť). Na dlhšiu vzdialenosť napr. v rámci datacentra je potom vynikajúcim riešením AOC – aktívny optický kábel (pre 100G do 100m) Špecifikácia Dosah - 100m Formát - SFP Kompatibilita - CISCO Typ konektora - RJ-45 Prenosový protokol - 1Gbps Ethernet Prenosová rýchlosť - 1,25Gbps Typ prenosu - metalický (RJ-45) Ďalšie vlastnosti DMI diagnostika nie Pre vlákno/ kábel metalický CAT5E/6/6A/7 Prevádzkový rozsah teplôt -40 až 85 °C
