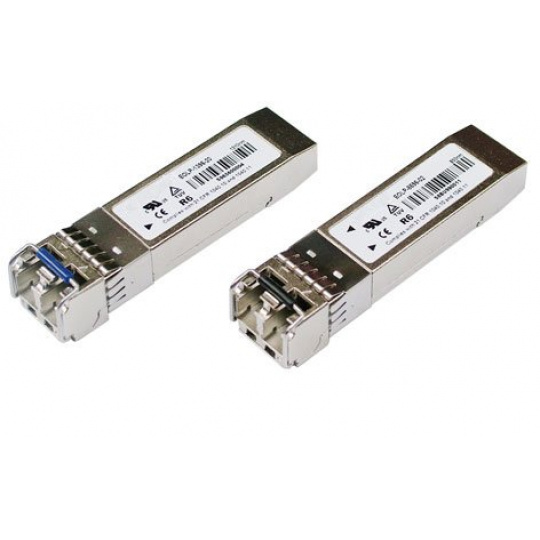

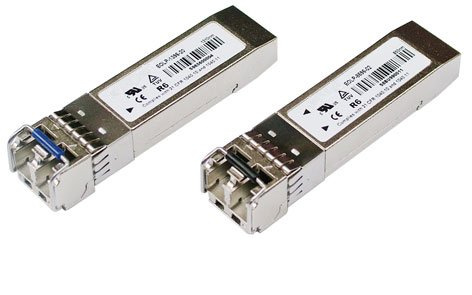

SFP+ transceiver 10GBASE-SR/SW, MM, OM3-300m/OM2-85m/OM1-33m, 850nm VCSEL, LC Duplex, DMI diagnostika, Cisco kompatibilní Small Form-factor Pluggable (SFP alebo aj mini-GBIC) je technický štandard optických vložných transceiverov, definovaný skupinou MSA v máji 2001. Ide o kompaktný optický transceiver používaný v telekomunikačných a dátových sieťach. Ide o populárny, veľmi rozšírený, výrobcovia aktívnych optických komponentov masívne podporovaný modul. Jeho modernejšia konštrukcia postupne vytesňuje staršie GBIC. Na rozdiel od GBIC modulu má SFP približne polovičnú veľkosť – menšie rozmery umožňujú osadenie aktívnych prvkov v hustote až 48 portov SFP na 1U. SFP modul je osadený spravidla duplexným LC konektorom. Výnimku tvoria niektoré jednovláknové bi-directional SFP (LC simplex alebo SC simplex) a metalické SFP transceivery (RJ-45). SFP moduly sa vyrábajú a dodávajú v mnohých variantoch podľa použitého typu vlákna, prenosového protokolu, preklenovanej vzdialenosti (až 200km) a vlnovej dĺžky. Moduly môžu, ale nemusia byť vybavené tzv. sadou diagnostických funkcií (MSA SFF-8472). Diagnostiku značia u svojich produktov rôzni výrobcovia rôzne DMI = Digital Monitoring Interface, DDM = Digital Diagnostic Monitoring alebo DDMI = Digital Diagnostic Monitoring Interface. V skutočnosti platí, že DMI = DDM = DDMI. Pomocou tejto sady funkcií môžeme, pokiaľ to daný prvok (router, switch) podporuje, sledovať prevádzkovú teplotu, prevádzkové napätie, úroveň vysielaného signálu aj úroveň signálu prijímaného na prijímači atď. Pre vyššie rýchlosti sú potom postupne vytláčané z trhu 10Gbps formáty XENPAK a X2 - tie sú dnes v nových zariadeniach nahradzované novšími formátmi typu XFP a predovšetkým potom SFP+ (SFP PLUS). Dnes potom dochádza aj k veľkému rozmachu formátov pre vyššie prenosové rýchlosti ako je 25Gbps (SFP28), 40Gbps (QSFP+) a 100Gbps (QSFP28). 100Gbps transceivery sú potom dostupné už v mnohých prevedeniach a dochádza tu k rýchlemu vývoju. CFP moduly sú potom už dnes dostupné aj v koherentnom a laditeľnom DWDM prevedení a na dlhšie vzdialenosti/ pre operátorské transportné riešenia ide aktuálne o preferovaný typ transceiveru. Aktuálne najpoužívanejším 100G štandardom je ale bezpochyby QSFP28, ten vychádza z konštrukcie QSFP+ a je k tomuto formátu aj rozmerovo ekvivalentný. Ďalšie používané štandardy sú napr. už spomínané CFP, CFP2, CFP4, CFP8 (písmenko C tu vyjadruje číslovku 100 - latinsky centum). A v neposlednom rade tu máme k dispozícii ekonomický mikro CXP formát s ktorým sa počíta len na naozaj krátke prepoje (datacentrá). CXP formát je potom dielom združenia výrobcov IBTA. Kompatibilita - CISCO Typ konektora - LC duplex Formát - SFP+ Prenosový protokol - 10Gbps Ethernet Dosah - 300m (OM3) Prenosová rýchlosť - 10Gbps Typ prenosu - 2 vlakna Vlnová dĺžka - 850nm Ďalšie vlastnosti DMI diagnostika áno Power Budget (dB) 5 Pre vlákno/ kábel MM Prevádzkový rozsah teplôt 0 až 70 °C Reciever overload (dBm) -1 Reciever sensitivity (dBm) -10 Spektrálna šírka (nm) 0,4 Transmiter power (dBm) -6 až -1 Typ detektora (Rx) GaAs PIN-TIA Typ vysielača (Tx) VCSEL
