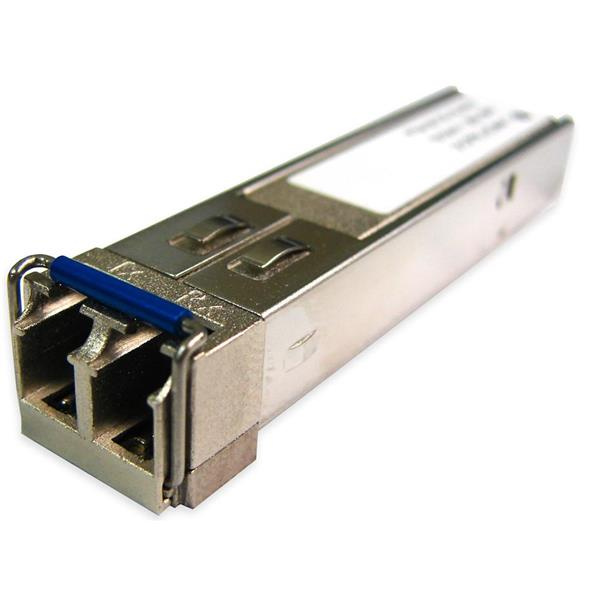

OEM SFP+ modul, 10GBASE-LR/LW, singlemode do 10km, LC, cisco comp. Optický transciever formátu SFP + plne kompatibilný so systémami cisco. Transciever slúži na vysielanie, a príjmanie, teda na objsmernú prevádzku. Prenosová rýchlosť 10GB/s pre single mode optické káble s dvojvláknovým prenosom. Dosah trascieveru je až do 10km. Ideálne využívať pri prevádzkových teplotách 0 - 70°C. Formát: SFP plus Typ přenosu: 2 vlakna Typ konektoru: LC duplex Pro vlákno/ kabel: SM Přenosová rychlost: 10Gbps Přenosový protokol: 10Gbps Ethernet Přenosový protokol: 1Gbps Ethernet Přenosový protokol: SDH STM-16 Dosah: 10km Kompatibilita: CISCO Vlnová délka: 1310nm DMI diagnostika: Ano Provozní rozsah teplot: 0 až 70°C Typ vysílače (Tx): DBF LD Spektrální šířka (nm): 1 Typ detektoru (Rx): InGaAs PIN-TIA Transmiter power (dBm): -8,2 až 0,5 Reciever sensitivity (dBm): -14,4 Power Budget (dB): 6,2 Reciever overload (dBm): 0,5 Small Form-factor Pluggable (SFP alebo tiež mini-GBIC) je technický štandard optických vkladacích transceiverov, definovaný skupinou MSA v máji 2001. Jedná sa o kompaktný optický transceiver používaný v telekomunikačných a dátových sieťach. Ide o populárne, veľmi rozšírený, výrobcovia aktívnych optických komponentov masívne podporovaný modul. Jeho modernejšie konštrukcia postupne vytláča staršie GBIC. Na rozdiel od GBIC modulu má SFP približne polovičná veľkosť - menšie rozmery umožňujú osadenie aktívnych prvkov v hustote až 48 portov SFP na 1U. SFP modul je osadený spravidla duplexnom LC konektorom. Výnimku tvoria niektoré jedno-vláknovej bi-directional SFP (LC simplex alebo SC simplex) a metalické SFP transceivery (RJ-45). SFP moduly sa vyrábajú a dodávajú v mnohých variantoch podľa použitého typu vlákna, prenosového protokolu, Preklenovanie vzdialenosti (až 200km) a vlnovej dĺžky. Moduly môžu, ale nemusia byť vybavené tzv. Sadou diagnostických funkcií (MSA SFF-8472). Diagnostiku značí u svojich produktov rôzni výrobcovia rôzne DMI = Digital Monitoring Interface, DDM = Digital Diagnostic Monitoring či DDMI = Digital Diagnostic Monitoring Interface. V skutočnosti platí, že DMI = DDM = DDMI. Pomocou tejto sady funkcií môžeme, ak to daný prvok (router, switch) podporuje, sledovať prevádzkovú teplotu, prevádzkové napätie, úroveň vysielaného signálu aj úroveň signálu prijímaného na prijímači atď. Postupne dochádza k vývoju formátov a tak dnes namiesto starého GBIC slotu nájdeme v nových zariadeniach skôr sloty SFP pre SFP moduly. Pre vyššie rýchlosti sú potom postupne vytláčané z trhu 10Gbps formáty XENPAK a X2 - tie sú dnes v nových zariadeniach nahradzované novšími formáty typu XFP a predovšetkým potom SFP + (SFP PLUS). Dnes potom dochádza aj k veľkému rozmachu formátov pre vyššie prenosové rýchlosti ako je 25Gbps (SFP28), 40Gbps (QSFP +) a 100Gbps (QSFP28). 100Gbps transceivery sú potom dostupné už v mnohých prevedeniach a dochádza tu k rýchlemu vývoju. CFP moduly sú potom už dnes dostupné aj v koherentne a laditeľné DWDM prevedenie a na dlhšie vzdialenosti / pre operátorská transportné riešenie ide aktuálne o preferovaný typ transceiveru. Aktuálne najpoužívanejším 100G štandardom je ale bezpochyby QSFP28, ten vychádza z konštrukcie QSFP + a je k tomuto formátu aj rozmerovo ekvivalentné. Ďalšie používané štandardy sú napr. Už spomínané CFP, CFP2, CFP4, CFP8 (písmenko C tu vyjadruje číslovku 100 - latinsky centum). A v neposlednom rade tu máme k dispozícii ekonomický mikro CXP formát s ktorým sa počíta len na naozaj krátke prepoje (datacentra). CXP formát je potom dielom združenie výrobcov IBTA. V blízkej budúcnosti sa môžeme tiež tešiť na celý rad nových formátov Z novších a už štandardizovaných menujme QSFP-DD (Double Density), uQSFP (mikro) a OSFP (Octal). Tie už budú dláždiť cestu k prenosovým rýchlostiam 400Gbps, 800Gbps, 1T, 2T .... Posledný formátom, na ktorom sa už pracuje, sú tzv. OBO porty (On Board Optics) - na čele týchto aktívnych prvkov nájdeme už len optický multivláknový MPO konektor - všetky aktívne zariadenia sa už presunie na hostboard. Tieto nové transceivery umožnia osadzovať aktívne prvky s dnešného pohľadu s obrovskou hustotou portov ... Optické transceivery (optické moduly) sú normalizované zariadenia / zásuvné media konvertory pre použitie v produktoch tretích výrobcov. Ako už názov napovedá, transceivery v sebe vždy združujú vysielač / transmitter a prijímač / reciever. Z toho tiež vypliva že pre obojsmernú prevádzku potrebujeme mať k dispozícii 2. vlákna. Pre obojsmerná premávka po jednom vlákne sa používajú špeciálne WDM moduly, ktoré fungujú na princípe rozdielnych vysielacích vlnových dĺžok (dodávajú sa vždy v páre typ A a typ B) a majú v sebe už zabudovaný WDM filter (spolu s diagonálnym polopriepustným zrkadlom). U optických vkladacích transceiverov býva uvedená spravidla vzdialenosť v km, na ktorú je až možné daný modul prevádzkovať, dôležitejšie je však presný údaj Power Budget, teda výkonová rezerva v jednotkách dB. Počet km je totiž počítaný práve z hodnoty PB, a záleží potom, aký merný útlm pre výpočet dosahu v km bol použitý - každý výrobca môže údaj počítať iným koeficientom a tak počet km môže byť zavádzajúce. Niektoré moduly (napr. Multi-rate operátorské moduly pre SDH či 4,25 tri-rate moduly pre Fiber Channel) vie pracovať na rôznych prenosových rýchlostiach a tak sa aj líšia parametrami modulu v závislosti od typu aplikácie, kde ho použijeme. Údaje uvedené v parametroch produktov sú udávané vždy pre najvyššiu možnú prenosovú rýchlosť daného modulu. Pre ilustráciu u 4,25Gbps Multirate produktov je PB udávaný pre 4,25Gbps, tzn. pri užití rovnakého modulu na 1Gbps bude PB (výkonová rezerva) väčšie ako je uvedené v parametroch. Ďalej možno v sortimente optických vkladacích transceiverov voliť medzi štandardnou teplotnou odolnosťou modulu (spravidla 0-70C), alebo medzi priemyselným HTR (High Temperature Range) prevedením do náročných podmienok (-40 až 85C). Moduly CWDM a DWDM pre vlnový Multiplex za pomocou Multiplexory a DEMULTIplexerů,
