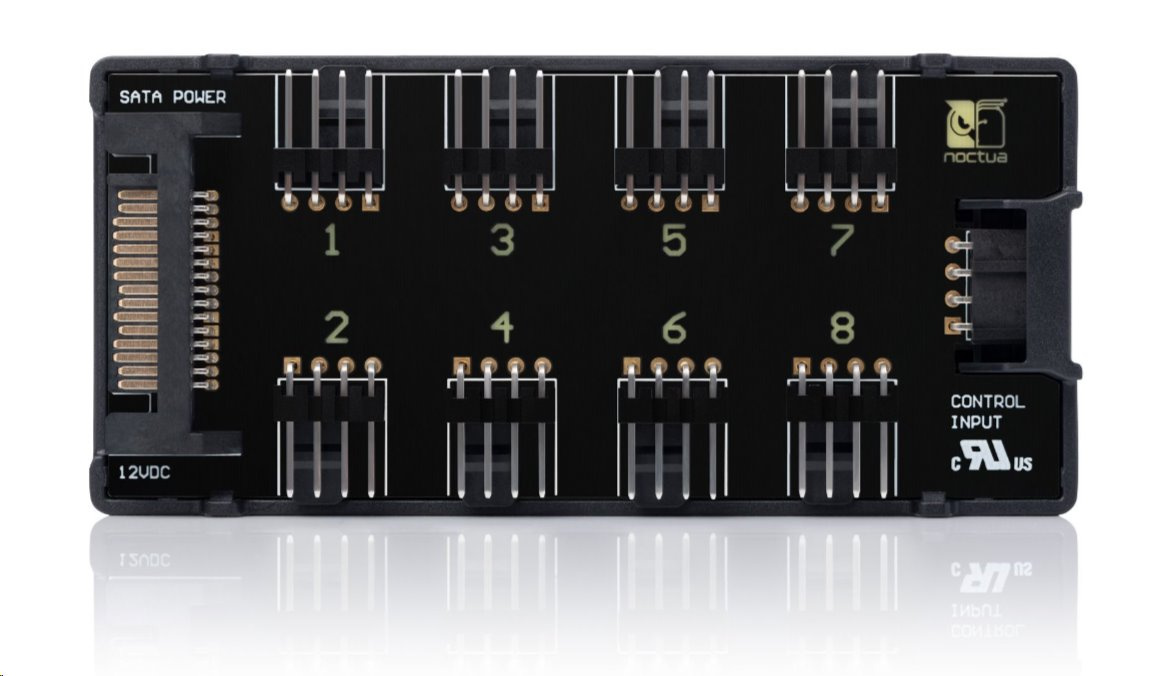

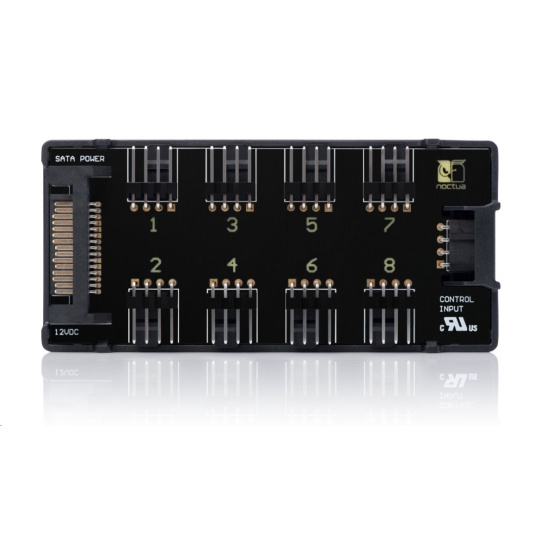

NA-FH1 je vysokokvalitný, inteligentne chránený 8-kanálový rozbočovač ventilátorov PWM, ktorý umožňuje spúšťať a ovládať až osem ventilátorov PWM súčasne prostredníctvom jedného záhlavia ventilátora PWM na základnej doske alebo samostatných regulátorov, ako je napríklad voliteľný NA-FC1. Ventilátory, ktoré nie sú PWM, možno ovládať nastavením vstupného napätia. Vďaka podpore 12V aj 5V ventilátorov so 4-pin konektormi PWM a 3-pin konektormi je NA-FH1 veľmi flexibilný a vhodný do prostredia PC aj iných aplikácií s napätím 12V alebo 5V. Môže byť napájaný buď cez vstup S-ATA (pre 12V ventilátory, do 54 W), alebo cez 4-pinový vstup PWM (pre 5V a 12V ventilátory, do 24 W), pričom oba vstupy sú chránené proti nadprúdu pomocou samonastavovacej poistky pre maximálnu bezpečnosť aj v prípade skratu na pripojených zariadeniach alebo kábloch. Oba porty sa môžu používať aj súčasne so zariadením, pričom automaticky preberajú napájanie prostredníctvom S-ATA a vymieňajú si signály otáčok a PWM prostredníctvom 4-pinového rozhrania. Stavové LED diódy umožňujú jednoduché monitorovanie a vďaka magnetickému upevneniu je inštalácia NA-FH1 vo vnútri PC skrine alebo na akýkoľvek iný oceľový povrch hračkou. NA-FH1 je doplnený certifikátmi CE, UKCA a UL, plným súladom so všetkými platnými bezpečnostnými normami, ako aj 6-ročnou zárukou výrobcu Noctua a predstavuje bezpečnú a spoľahlivú prémiovú voľbu na napájanie a ovládanie až ôsmich ventilátorov. Pozor: Neumiestňujte priamo na pevné disky, dodržujte vzdialenosť aspoň 5 cm. Pri napájaní cez 4-pinový vstup zo základnej dosky PC si pozrite v príručke k základnej doske maximálny prúd hlavičky ventilátora a dbajte na to, aby ste ho neprekročili. Mnohé rozbočovače ventilátorov, ktoré sú k dispozícii na trhu, používajú veľmi jednoduché konštrukcie PCB bez akejkoľvek ochrany alebo obvodov na zlepšenie kvality signálu. To síce pomáha znižovať náklady, ale má to značné nevýhody, pokiaľ ide o funkciu a bezpečnosť. Napríklad signál otáčok, ktorý sa prenáša na základnú dosku (alebo do iných regulátorov, ako je NA-FC1), môže mať zlú kvalitu signálu, najmä ak ventilátor beží pri nízkych otáčkach. To môže viesť k tomu, že základná doska bude hlásiť nesprávne hodnoty otáčok alebo nebude schopná signál otáčok vôbec prečítať. Zatiaľ čo prvý prípad môže viesť k nežiaducemu správaniu riadenia ventilátorov (napr. radič spomalí ventilátory, pretože sa mylne domnieva, že bežia príliš rýchlo, a potom ich opäť zrýchli, pretože hodnoty náhle klesli atď. Aby sa predišlo problémom tohto typu, je NA-FH1 vybavený výstupným obvodom otáčok so zlepšením integrity signálu, ktorý zabezpečuje dobrú kvalitu signálu, a tým umožňuje základnej doske alebo radiču spoľahlivo odčítať správne otáčky. Kvôli podobným problémom s kvalitou signálu majú základnejšie rozbočovače ventilátorov so stavovými LED diódami často problémy so správnou detekciou signálu otáčok niektorých ventilátorov, keď bežia pri nízkych otáčkach. Aby sa predišlo týmto problémom, každý port ventilátora NA-FH1 je vybavený špeciálnym obvodom s pokročilou detekciou prítomnosti signálu otáčok, ktorý zabezpečuje spoľahlivé čítanie a zabraňuje blikaniu pri nízkych otáčkach. Ďalším funkčným problémom, ktorý sa môže vyskytnúť pri základnejších konštrukciách rozbočovačov ventilátorov, je, že riadenie PWM nemusí fungovať spoľahlivo, ak je prichádzajúci signál PWM menej ako ideálnej kvality a je pripojených viac ventilátorov. To môže spôsobiť kolísanie otáčok ventilátorov alebo nedosiahnutie ich plnej rýchlosti. Aby sa predišlo takýmto problémom, NA-FH1 je vybavený vyrovnávacím obvodom riadenia PWM, ktorý zaručuje vysokokvalitný signál PWM na spoľahlivé riadenie otáčok všetkých pripojených ventilátorov. Pokiaľ ide o bezpečnosť, nechránené rozbočovače ventilátorov nesú riziká v prípade nadprúdu alebo skratu na výstupných portoch. V prostredí PC zvyčajne nehrozí žiadne riziko, ak je rozbočovač napájaný cez hlavičku ventilátora na základnej doske, pretože väčšina týchto hlavičiek je chránená poistkami. Ak je však rozbočovač napájaný priamo zo zdroja napájania cez konektor S-ATA alebo cez adaptéry, nadprúd alebo skrat na výstupných portoch môže mať nebezpečné následky: Keďže nadprúdová ochrana väčšiny napájacích zdrojov počítačov sa vzťahuje na celú 12 V lištu, cez rozbočovač ventilátora a káble prejde veľký prúd skôr, ako táto ochrana začne fungovať. Napríklad v závislosti od počtu 12V koľajníc môže typický 750W PC zdroj poskytovať 30-60 A na každú 12V koľajnicu, takže v závislosti od odberu prúdu ostatnými komponentmi by značná časť tohto prúdu prešla cez rozbočovač ventilátora a výstupný port, kde došlo ku skratu alebo nadprúdu. Keďže typické káble a konektory ventilátorov nie sú navrhnuté tak, aby vydržali takýto vysoký prúd, môže dôjsť k roztaveniu káblov a konektorov v priebehu niekoľkých sekúnd a dokonca k ich roztopeniu. Aby sa vylúčilo, že sa niečo také môže stať, NA-FH1 je vybavený ochrannými obvodmi na vstupe napájania S-ATA aj na 4-pinovom vstupe (v prípade, že sa používa v prostredí mimo PC alebo je pripojený k napájaniu PC pomocou adaptérového kábla). Vďaka resetovateľným polyfúznym poistkám sa NA-FH1 v prípade nadprúdu alebo skratu jednoducho vypne, čím chráni pripojené ventilátory a okolité komponenty. Keď už nadprúd alebo skrat nenastane, NA-FH1 automaticky obnoví ochranný obvod a pokračuje v normálnej prevádzke. Výstupné konektory: 8x 4-pin PWM Vstupné konektory: 1x S-ATA (len pre 12V ventilátory) 1x 4-pinový PWM Maximálny výkon cez vstup S-ATA: 54 W Max. výkon cez 4-pinový vstup PWM: 24 W Prevádzkové napätie: 5-12 V Prevádzková teplota: -40 °C až +60 °C Trieda horľavosti: UL-94 V-0 Bezpečnostné normy: EN 62368-1, EN 55035 EN 55032 UL-507 Certifikáty: CE UKCA UL Veľkosť: 93x43x12,5 mm Hmotnosť: 31 g Kompatibilita ventilátorov Všetky ventilátory Noctua 12V a 5V, mnohé ventilátory iných výrobcov Rozsah dodávky: Rozbočovač ventilátora NA-FH1 NA-EC1 4-pinový vstupný kábel PWM
