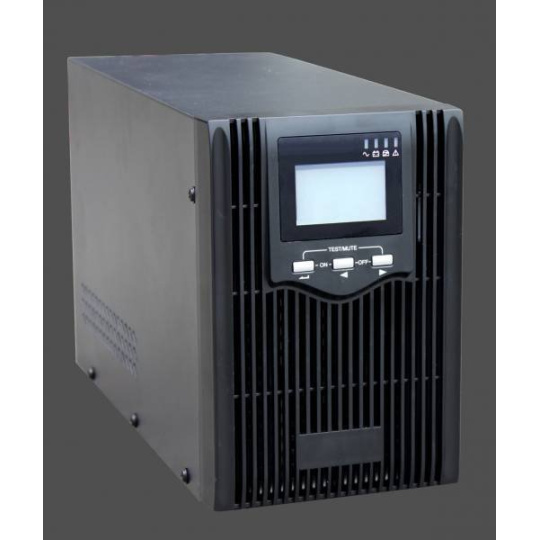

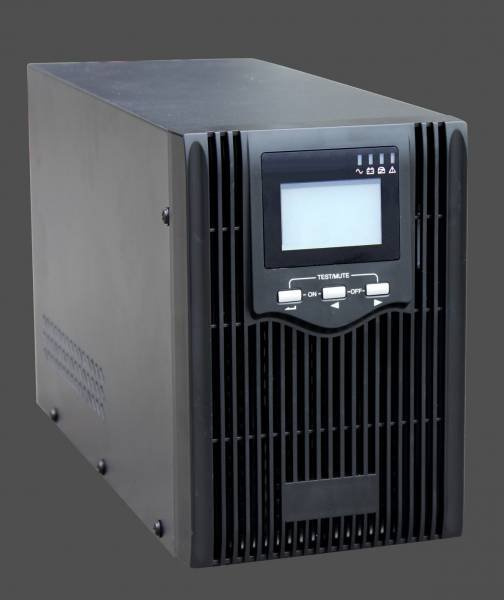

Záložný zdroj EA610 1000VA s výstupným priebehom sínus. Zdroj je riadený mikroprocesorom a je vybavený komunikačným rozhraním USB. K tomu slúži dodávaný softvér pre desktopové OS MS Windows. Zariadenie disponuje aj prepäťovou ochranou a ochranou telefónnej linky s RJ-45 konektorom. Na čelnom paneli sa nachádzajú tlačidlá ON a OFF a 4 indikačné LED.
Na LCD displeji sú zobrazované:
- Pri prevádzke zo siete - U in, U out, stav batérie v %, zaťaženie výstupu v %
- Pri prevádzke z batérie - frekvencie výstupu, U out, stav batérie v %, zaťaženie výstupu v %


Ovládanie:
– súčasným pridržaním A + B sa UPS zapne
– súčasným pridržaním B + C sa UPS vypne
– súčasným pridržaním A + C je možné vykonať test funkčnosti/nabitia UPS (pri vypnutej UPS)
– súčasným pridržaním A + C je možné vypnúť akustický alram (pri zapnutej UPS)
– stlačením C je možné prepínať zobrazované údaje na displeji (pri zapnutej UPS)

Na LCD displeji je možné zobraziť tieto údaje (zmena údaje stlačením tl. C):
– napätie /VAC/ + frekvencia /Hz/ (výstup UPS)
– záťaž /W/ + zdanlivý výkon /VA/ (výstup UPS)
– teplota vo vnútri UPS /°C/
– napätie /VAC/ + frekvencia /Hz/ (vstup UPS)
– napätie /VDC/ + stav nabitia /%/ (batérie UPS)

Význam indikačných LED (zľava doprava):
– zelená, symbol sínusovky – prevádzka meniča
– červená, symbol batérie – prevádzka z batérie
– žltá, symbol „bypass“ – UPS v režime „bypass“
– červená, symbol výstrahy – bliká pri prevádzke z batérií

Technická špecifikácia

Typ:
Tower

Technológia:
Line Interactive

Výstupný výkon:
1000VA/800W (menovitý 1000W)

Vstupné napätie:
230V AC +/-25%
Frekvencia: 50Hz +/-10%

Výstupné napätie:
230V AC +/-10%
Frekvencia: 50Hz +/-10%

Výstupný signál:
sínus - v sieti, modifikovaná sínusovka - v režime batérie

Výstupy:
2ks typ E (CEE7/5 Shuko), 1ks IEC C13

Počet vstupov:
1x

Batéria:
Model: Pb 12V/7 Ah (NP7-12, NP8-12), 2ks
Výdrž pri 100W: 30min
Doba nabíjania: cca 8 hodín na 90%

Dátové rozhrania:
USB

Prepäťová ochrana dátovej linky:
RJ-45

Hlučnosť:
menej ako 25dB

Hmotnosť:
12,2kg

Rozmery:
346,5 x 144 x 215 mm (D x Š x V)
