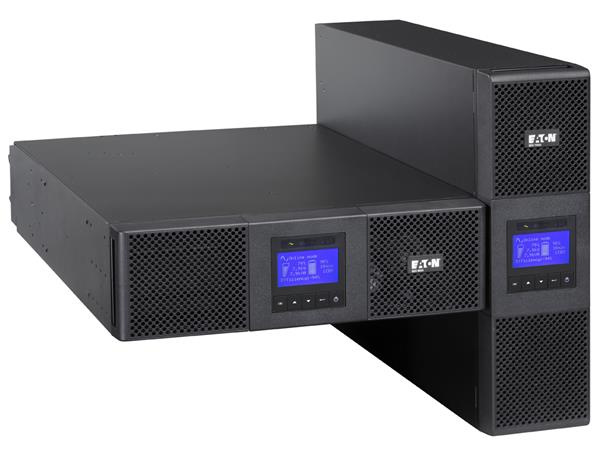

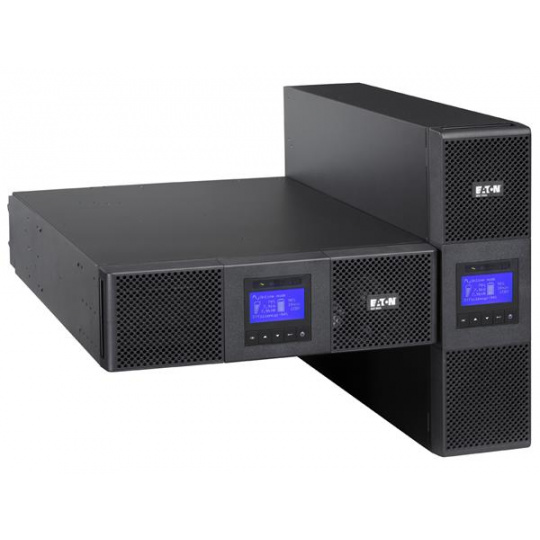

Topológia dvojitej konverzie. UPS Eaton 9SX priebežne monitoruje podmienky napájania a reguluje napätie a frekvenciu. S účinnosťou až 95% v on-line režime dvojitej konverzie poskytuje UPS 9SX najvyššiu úroveň účinnosti vo svojej triede, s ohľadom na zníženie nákladov na energie a chladenie. Statický bypass umožňuje zachovanie prevádzky aj v prípade vnútornej poruchy. Batérie sú vymeniteľné počas prevádzky z čelného panela, bez nutnosti vypínania kritických systémov. Silnejšia batéria s dlhšou životnosťou: Technológia Eaton ABM® pre správu batérií využíva inovatívne trojstupňový nabíjací postup, ktorý predlžuje životnosť batérie až o 50%. Nový grafický LCD displej poskytuje prehľadné informácie o stave jednotky UPS a merania na jednej obrazovke (v siedmich jazykoch). Polohu LCD displeja je možné z dôvodu najlepšieho pozorovacieho uhla v prevedení rack / tower nastaviť. 9SX môže merať spotrebu energie. Hodnotu v kWh je možné sledovať pomocou LCD alebo pomocou Eaton Intelligent Power® Software Suite.

Výhody:

• Vysoká energetická účinnosť (úspora energie, finančných prostriedkov a emisií)
• Hustota výkonu
• Inteligentné sotwerové riešenie
• Predĺžena doba zálohy
• Grafický displej pre monitorovanie stavu a analyzovanie situácie

Parametre a špecifikácia:

Typ: UPS vrátane sady pre montáž do racku Výkon (kVA/kW): 11 kVA/10 kW
Technológia: On-line s dvojitou konverziou so systémom PFC (Power Factor Correction)
Menovité napätie: 200/208/220/230/240V/250 V
Rozsah vstupného napätia: 176-276V bez obmedzenia (až 100-276 V so znížením výkonu)
Výstupné napätie / THDU: 200/208/220/230/240/250V +/– 1%; THDU <2%
Rozsah vstupnej frekvencie / THDi: 40-70 Hz, 50/60 Hs automatická detekcia, frekvenčný menič ako štandard, THDi <5%
Účinnosť: Až 95% v on-line režime, 98% v režime vysokej účinnosti
Crest faktor / Skratový prúd: 3:1/150 A
Preťažiteľnosť: 102–110% : 120 s, 110–125%: 60 s, 125–150%: 10 s, >150%: 900 ms
Vstup: Svorkovnica (až do 16 mm2)
Výstup: Svorkovnica
Doba zálohovania:
        • Pri 50 % vyťažení: 9 min.
        • Pri 70 % vyťažení: 5 min.
       + 1 EBM:
               • Pri 50 % vyťažení: 22 min.
               • Pri 70 % vyťažení: 15min.
       + 4 EBM:
               • Pri 50 % vyťažení: 80 min.
               • Pri 70 % vyťažení: 55 min.

Komunikačné porty: 1 USB port, 1 RS232 sériový port (USB a RS232 nemôžu byť použité súčasne), 4 reléové kontakty (DB9), 1 mini svorkovnica pre diaľkové zapnutie a vypnutie a pre diaľkové odstavenie (RPO)
Zásuvné pozície pre komunikačné adaptéry: 1 pozícia pre Network-MS, alebo Modbud-MS alebo Relay-MS kartu

Prevádzkové podmienky, štandardy a homologizácia:

Prevádzková teplota: 0 až 40 °C trvale
Hluk: < 50 dB
Bezpečnosť: IEC/EN 62040-1, UL 1778, CSA 22.2
EMC, parametre: IEC/EN 62040 -2 , FCC Class A, IEC/EN 62040-3 (Performance)
Homologizácia: CE, CB report (TÚV), UL

Rozmery: 440 x 260 x 700 mm
Hmotnosť: 86 kg


Detailná špecifikácia (datasheet) dostupná v dokumentoch
